| ชื่อแบรนด์: | TICO |
| เลขรุ่น: | STC-DYG-400RS |
| MOQ: | 1 ชุด |
| ราคา: | สามารถต่อรองได้ |
| ระยะเวลาการจัดส่ง: | 12~17 วันทำการ |
| เงื่อนไขการจ่ายเงิน: | T/T |

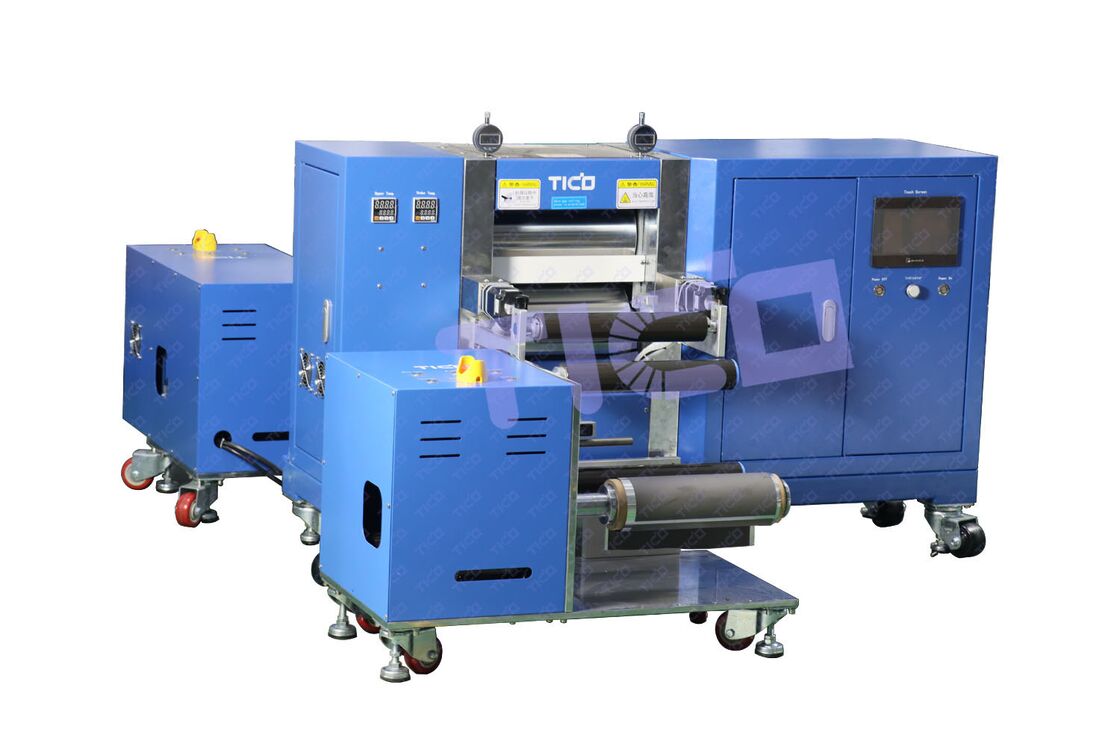

เครื่องปรับความร้อนแบบไฮดรอลิกขนาด 400 มม
คําแนะนํา สั้น ๆ
อุปกรณ์นี้ดําเนินการบดม้วนความละเอียดสูงของแคทอดแบตเตอรี่และอิเล็กทรอนด์แอนโดด มันเหมาะสําหรับกระบวนการที่ต้องการแรงบดม้วนสูงและช่องว่างบดม้วนที่คงที่ท่อทําความร้อนที่วางอยู่ในม้วนเพื่อให้แน่ใจว่าการกระจายอุณหภูมิ uniformกลไกการล่อและล่อทําให้การผลิตต่อเนื่องสามารถปรับประสิทธิภาพของอิเล็กทรอนด์ roll press ได้อย่างดีเครื่องยอดเยี่ยมในทั้งแนวราบและแนวตั้ง roll พรีสความเหมือนกัน, รับประกันคุณภาพสูงของผลิตภัณฑ์ลวดกด ทําให้มันกลายเป็นเครื่องมือที่จําเป็นสําหรับนักวิจัยและผู้ผลิตที่พยายามที่จะปรับปรุงกระบวนการผลิตแบตเตอรี่ของพวกเขา
ลักษณะสําคัญ
● เครื่อง ปั๊ม น้ํามัน ไฟฟ้า ที่ ใช้ เครื่อง ปั่น เซอร์โว ใช้ เพื่อ ให้ ความ กดดัน มี ความ แม่นยํา ในการ ปกครอง ความ กดดัน ที่ สูง และ การ ทํางาน ที่ มั่นคง.
● ช่องว่างถูกปรับโดยใช้กลไกบล็อคสลักที่ควบคุมโดยเครื่องยนต์เซอร์โว เพื่อให้การใช้งานมีความแม่นยําและง่าย
● อุปกรณ์พร้อมกับกลไกการล่อและล่อสําหรับการกดม้วนต่อเนื่องของพื้นฐานม้วน
● รอลเลอร์ ด้านบน และ ด้านล่าง มี ท่อทําความร้อน ที่ติดตั้ง ภายใน ระบบควบคุมอุณหภูมิ โดยเทอร์โมสแตต และแสดงด้วยระบบดิจิตอล
● เครื่องกลมลมและลมลมพร้อมกับอุปกรณ์แก้ไขอัตโนมัติ เพื่อให้แน่ใจว่าขอบของวัสดุม้วนหลังจากการกดม้วนเรียบร้อย
● เครื่องมีเครื่องยนต์ทอร์คเซอร์โว เพื่อให้แน่ใจว่าวัสดุจะม้วนแน่นด้วยฟังก์ชันความยืดหยุ่นคงที่
●กรอบ gantry ที่รวม, การแปรรูปความแม่นยํา CNC เพื่อรับรองความแม่นยําและความมั่นคงสูง
● รอลเลอร์ถูกรักษาหลายครั้ง เพื่อให้ความแข็งแรงภายในและภายนอกสูง และความทนทานต่อการบด
● การรับรองการออกแบบที่ได้รับสิทธิบัตรของกลไกการกดม้วนที่มีความสมดุลทางไฮดรอลิก การรักษาความดันที่มั่นคงและความเหมือนกันที่ดีของการกดม้วนแนวราบและแนวตั้ง
● อุปกรณ์ปรับช่องม้วนแบบบล็อกที่ชัน และช่องม้วนเป็นจอดิจิตอล
● PLC และ HMI การทํางาน, สะดวกในการตั้งค่าแต่ละปารามิเตอร์
● พื้นผิว ของ รอลเลอร์ ได้ รับ การ ปรับปรุง ด้วย โครม ที่ แข็งแกร่ง ให้ ความ ทนทาน ต่อ สนิม ที่ ดี และ ทํา ให้ การ บํารุง สบาย ง่าย.
● เครื่องนี้ถูกออกแบบพร้อมกับฟังก์ชันการเก็บและสรรหาแรงกดหมุน สามารถติดตามและบันทึกเส้นโค้งแรงกดหมุนเพื่อควบคุมและวิเคราะห์อย่างแม่นยํา
ปริมาตรเทคนิค
| รุ่น | STC-DYG-400RS |
| โวลเตชั่น | AC220V±10%, 50Hz |
| พลัง | 7KW |
| ความเร็วในการกดม้วน | 0.3 ~ 4m/min |
| ขนาดม้วน | Φ200mm*W400mm |
| ความกว้างของพื้นฐาน | ขนาดสูงสุด 350 มม |
| ความแม่นยําของการกดม้วน | ± 3μm |
| ช่องกดม้วน | ปรับได้ 0~3mm |
| ความแม่นยําในการปรับช่องว่าง | 0.001 มิลลิเมตร แสดงบนจอสัมผัส |
| ตัวชี้ระดับ | ตัวชี้ระดับดิจิตอลแสดงช่องว่าง ความแม่นยํา 0.001mm |
| อุณหภูมิในการกดม้วน |
เครื่องอบอุ่นม้วนบนและล่าง RT ปรับความร้อน 130 °C, จิติมาตรการ |
| ความแม่นยําในการควบคุมอุณหภูมิ | ± 2°C |
| ความหยาบคายของพื้นผิวม้วน | 0.2μm |
| การเปิดกลมสูงสุด | 3 มม. |
| เครื่องยนต์บดม้วน | 1เครื่องยนต์ความถี่แปรเปลี่ยนอัตราแลกเปลี่ยน 5KW |
| วัสดุม้วน |
9Cr3Mo; ผิวเคลือบด้วยโครมแข็ง ความหนา ≥ 0.15mm |
| ความแข็งของม้วน |
ความแข็งของพื้นผิว: HRC65 ~ 70 ความแข็ง ความหนาชั้น: ≥15mm วงกลมที่หลุดออกดีกว่า ± 2μm |
| พลังการกดกลม | 0 ~ 50T |
| ความแม่นยําของความดัน | ± 0.5T |
| อุปกรณ์การล่อและล่อ |
ฟังก์ชันควบคุมความเครียด การปลดและการล่อพร้อมกับฟังก์ชันการแก้ไข, การจัดสรรที่ถูกต้องคือ ± 0.5mm |
| กว้างของม้วนลวดและลวดลอย | 250 มม. |
| อุปกรณ์อัดลม | 3 นิ้ว |
| สภาพแวดล้อมการทํางาน |
อุณหภูมิบริเวณ: 25±3°C ความชื้น: 30 ~ 90RH ไม่มีการสั่นสะเทือนและการรบกวนทางไฟฟ้าแม่เหล็ก |
| สื่อน้ํามันไฮดรอลิก | 68# น้ํามันไฮดรอลิกกันสกัด |
| เครื่องจักรกลไฮดรอลิก | φ125mm*2pcs, 10mm โครงการ |
| การป้องกันความปลอดภัย | ป้องกันการต้อนรับ ปุ่มหยุดฉุกเฉิน |
| เครื่องกระบะ | อุปกรณ์ที่มีกลมสําหรับการเคลื่อนย้ายง่าย |
| ขนาดพื้นที่ติดตั้ง | L1950 * W1630 * H1170mm (รวมอุปกรณ์และเครื่องล่อและล่อ) |
| น้ําหนักรวม | 1000kg |
